堆焊復合耐磨管道在礦山的應用

北京耐默公司作為專業生產耐磨管道廠家，在此介紹耐磨管道：陶瓷耐磨管道、碳化鉻耐磨管道、雙金屬耐磨管道、防腐耐磨管道，高溫耐磨管道相關知識，希望對大家會有幫助。

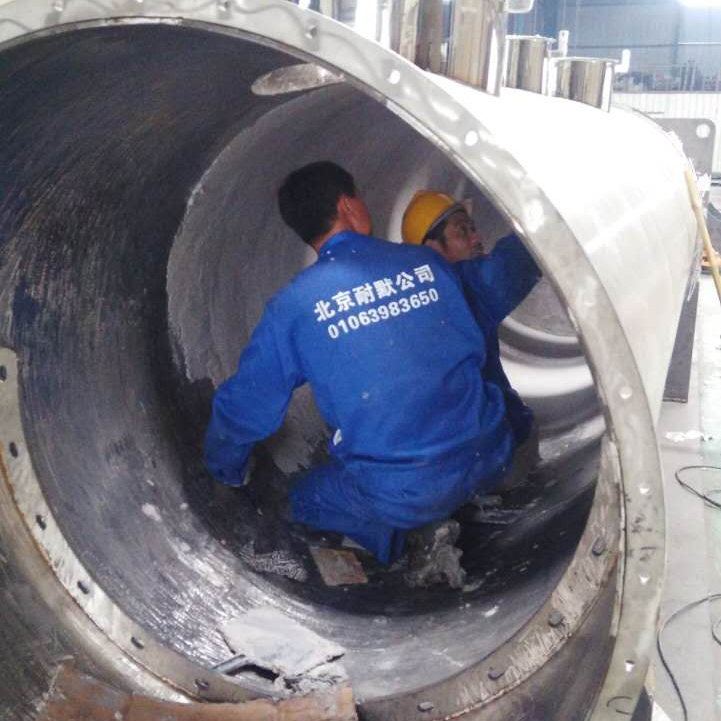

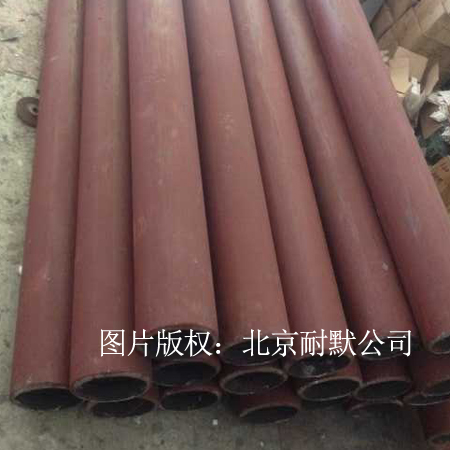

鐵基堆焊復合耐磨管利用合金粉芯絲材與專業的數控焊機設備, 在鋼管中進行熔焊加工, 合金粉芯外鋼皮在熱力作用下發生部分熔解熔化, 與金屬基體形成牢固的冶金結合;凝固冷卻后, 再經過一定的熱處理工藝和機加工處理, 最終形成堆焊復合耐磨管 (礦山充填管、物料吹送管等) , 厚度一般在3~7 mm。

1) 粉芯成分可調:選用的粉芯焊絲成分可調, 可連續高效率生產。

2) 堆焊耐磨層與基體之間冶金結合良好:研究、開發的復合耐磨管, 是通過調整粉芯焊絲成分, 然后在Q235鋼板上堆焊, 焊接時不使用焊劑和保護氣體, 耐磨層與基體間實現冶金結合, 結合強度高, 服役期間不出現剝落現象。

3) 組織致密、晶粒細化:可消除傳統雙金屬復合工藝過程中出現的夾渣和氣孔等缺陷, 前期開發成功高鉻合金型堆焊藥芯焊絲, 堆焊層金屬含有大量的一次碳化物和共晶碳化物 (M7C3) , 數量多、密度大, 硬度可達HV1750。橫向呈菱形塊狀, 縱向呈條狀和束狀, 均勻彌散分布, 構成高耐磨結構的骨架, 保證了堆焊金屬具有優異的抗磨粒磨損性能。

4) 耐磨性好:復合耐磨管內側的宏觀硬度為HRC55~65, 堆焊耐磨層組織中M7C3型碳化物的微觀硬度為HV1200~1800, 耐磨性達低碳鋼的20~25倍, 是高錳鋼的3~5倍。彎管采用熱煨成型工藝, 不會出現死角, 物料輸送阻力小。

5) 內層堆焊高耐磨性的高鉻合金, 外層采用強韌性的無縫低碳鋼管, 能夠承受強烈沖擊而不斷裂。

6) 抗熱震性好:堆焊層與外層鋼管熱膨脹系數差距不大, 在溫度快速變化或焊接時, 不會因為內外層的膨脹收縮不同而導致耐磨層破壞剝落。

7) 管道較輕:對基體的低熔深可以減小基體厚度, 進而減輕充填管的重量, 相比于傳統的鑄鐵管、陶瓷貼片管、雙金屬復合管等, 利用堆焊技術制備的充填管重量明顯減輕, 與傳統的鑄鐵管道相比, 在滿足基本使用要求的前提下, 管道重量降低20%~40%, 便于運輸、安裝和拆卸, 降低成本, 提高效率。

8) 堆焊管設備簡單, 生產穩定可靠、高效, 可連續生產, 設備投入小。

雙金屬復合耐磨管與鐵基堆焊復合耐磨管內襯耐磨層均為高鉻合金, 區別在于雙金屬復合耐磨管制備工藝為整體澆鑄成型, 冷卻速度較慢, 硬度在HRC50左右;鐵基堆焊復合耐磨管采用送絲方式堆焊而成, 反應區域小, 冷卻速度快, 硬度在HRC60以上, 較雙金屬復合耐磨管高。但正因為冷卻速度快, 耐磨層裂紋多, 抗沖擊能力比雙金屬復合耐磨管差。同時焊絲價格高, 所以堆焊成本比雙金屬復合耐磨管高。因此堆焊耐磨層厚度受到限制, 無法做到很厚。同等厚度耐磨層條件下, 鐵基堆焊復合耐磨管比雙金屬復合耐磨管抗磨能力強, 重量輕, 便于安裝, 但在沖擊磨損劇烈情況下需要較長使用壽命時, 雙金屬復合耐磨管能夠復合較大厚度的優勢就體現出來。

在充填系統中, 豎井管道由于受到重力作用, 對管壁沖擊及磨損強烈, 鉆孔設計壽命較長, 適合使用雙金屬復合耐磨管;水平巷道管受沖擊及磨損狀況一般, 適合使用輕便的鐵基堆焊復合耐磨管。
